Конвейерные системы POCKETLIFT®
Самым последним достижением в области непрерывного вертикального транспортирования сыпучих материалов является система POCKETLIFT®.
Основанная на технологии FLEXOWELL® и принципах высокопроизводительных ковшовых элеваторов, система POCKETLIFT® была разработана для восходящего и нисходящего транспортирования материала соответственно на высоту или глубину до 500 м.
Система сочетает в себе различные прогрессивные новшества технологии крутонаклонного и вертикального транспортирования, что расширяет потенциальные возможности ее применения во всех сферах работы с сыпучими материалами.

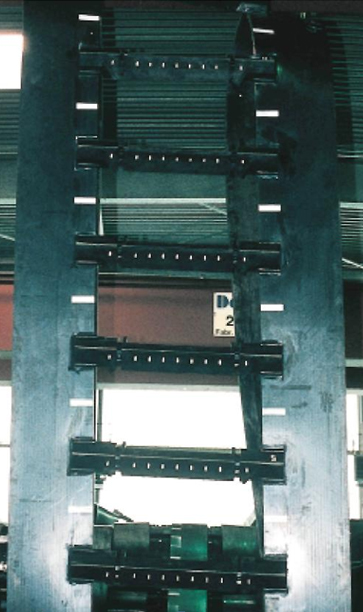

В конфигурации систем POCKETLIFT® функциональные и системные элементы разделены. Две узких резинотросовых ленты, которые можно сравнить со свободными боковыми полями лент конвейера FLEXOWELL®, соединены между собой жесткими поперечинами треугольного сечения. Эти две ленты выполняют только тяговую функцию. Транспортируемый материал подхватывается резинотканевыми ковшами, которые болтами крепятся в центре указанных выше поперечин. Последние также выполняют направляющую функцию для лент. Ковши могут сниматься и устанавливаться по отдельности.
Запатентованная форма ковшей не требует шарнирных соединений. Лента может отклоняться в обоих направлениях при скоростях до 6 м/c. Разнообразие вариантов конфигурации контура транспортировки (S-образные и С-образные вертикальные конвейеры, способные работать под любыми углами наклона) позволяет использовать конвейеры POCKETLIFT® в различных ситуациях. Так, конвейеры POCKETLIFT® при работе в условиях шахты достигают производительности до 1000 м 3/ч при высоте вертикального подъема 500 м. На саморазгружающихся судах их производительность составляет до 5000 м3/ч при высоте подъема 35 м.

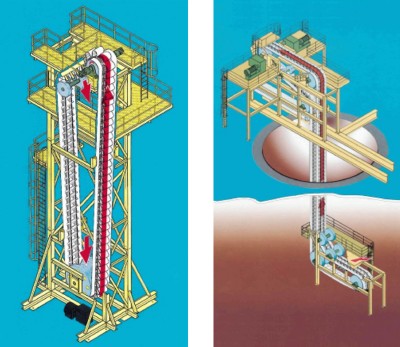

Вертикальный конвейер POCKETLIFT® с внутренним контуром транспортирования
 |
Этот тип вертикального конвейера имеет максимальную эффективность при его применении для транспортирования материала в объеме максимум 5000 м3/ч на высоту до 500 м или при вертикальном подъеме материала на высоту до 100 м с производительностью 2500 м3/ч Основные преимущества этой конфигурации заключаются в следующем:
-
a) При регулируемой подаче питания данная система исключает какие-либо просыпи в пределах питающей станции благодаря сочетанию вращающегося питающего колеса и отклоняющих дисков, которые вместе выполняют также функцию натяжения ленты под действием ее собственного веса и обеспечивают идеальное уплотнение между краями ковшей и внутренней поверхностью отклоняющих дисков.
-
b) Транспортирование материала в системе осуществляется по внутреннему контуру ленты, и любая просыпь автоматически попадает обратно в ковши. Кроме того, в отличие от ковшовых элеваторов здесь отсутствует износ, вызываемый черпающим действием.
-
c) Для монтажа конвейера POCKETLIFT® с внутренним контуром транспортирования требуется небольшая площадь. В вертикальном направлении можно транспортировать все виды сыпучих материалов. В зависимости от вида материала могут применяться различные типы резины, например: термостойкая, маслостойкая и т. п.
Простая конструкция данной системы с очень ограниченным количеством вращающихся деталей имеет дополнительное преимущество, заключающееся в экономии электроэнергии в результате снижения ее потерь на трение.
Благодаря использованию коррозионно-стойких материалов (болты изготовлены из нержавеющей стали) конвейер POCKETLIFT® с
внутренним контуром транспортирования требует минимального технического обслуживания и только ежедневного визуального осмотра. Система в работе бесшумна и при наличии соответствующего кожуха удовлетворяет всем требованиям экологии. |
 |
S-образный конвейер POCKETLIFT®
Всеми преимуществами, вертикального конвейера POCKETLIFT® с внутренним контуром транспортированияе обладает и конвейер POCKETLIFT® S-образной конфигурации.
При этом вертикальный S-образный конвейер имеет более высокую производительность и позволяет поднимать материал на значительно большую высоту.
Существующие в настоящее время системы обеспечивают высоту транспортирования 208 м при производительности 250 т/ч. |
