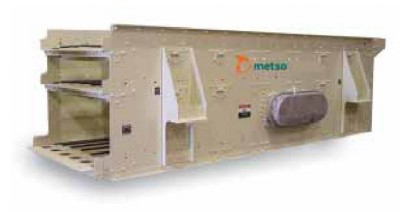

Грохоты серии FS имеют надежную модульную конструкцию, что позволяет использовать их в самых различных рабочих условиях. Грохоты FS были разработаны для использования в составе передвижных комплексов, но они также могут работать и на стационарных установках Модульная конструкция грохота позволяет выполнять быструю замену отдельных узлов механизма: направляющих, крестовин, бункера питания и пр.
В грохотах этой модели установлены три приводных механизма MV. Механизм содержит внешние вращающиеся дебалансы, соединенные карданным валом. Узлы механизмов соединены между собой с помощью редукторов. Такая конфигурация позволяет задать эллиптический характер движения рабочего органа грохота. Основные параметры эллиптического движения (угол, амплитуда, форма) могут регулироваться. Величина рабочего хода механизма составляет 3/4“, или 20 мм. Грохоты серии FS работают при больших вибрационных ускорениях, что облегчает очистку просеивающих поверхностей и повышает эффективность грохочения.
|
Серия |
Модель |
Размер (мм) |
Количество дек |
Площадь (м2) |
Вибрационный
механизм MV |
Масса (кг) |
Двигатель (КВт) |
|
200 |
FS 203
FS 252
FS 253 |
1500 x 4900
1800 x 4900
1800 x 4900 |
3
2
3 |
7.4
8.8
8.8 |
6 x MV2
6 x MV2
6 x MV2 |
7515
6440
7664 |
22
22
30 |
|
300 |
FS 302
FS 303
FS 352
FS 353 |
1800 x 6100
1800 x 6100
2100 x 6100
2100 x 6100 |
2
3
2
3 |
11
11
12.8
12.8 |
6 x MV2
6 x MV2
6 x MV2
6 x MV3 |
7193
8571
8984
11927 |
30
37
37
45 |
|
400 |
FS 402
FS 403 |
2400 x 6100
2400 x 6100 |
2
3 |
14.6
14.6 |
6 x MV2
6 x MV3 |
9229
12218 |
37
45 |
