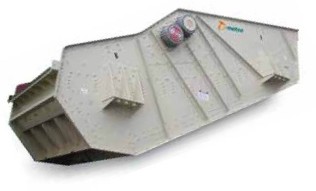

Грохоты Nordberg, секции которых имеют разные углы наклона, предназначены для использования на второй и третьей стадии грохочения заполняющих или рудных материалов. Грохоты серии MS выпускаются в конфигурации с одной или двумя деками. Деки таких грохотов имеют несколько секций с разными углами наклона. Уклон этих секций уменьшается по мере перемещения материала к стороне разгрузки. Крутой уклон секций, расположенных ближе к стороне питания, обеспечивает высокую скорость движения материала и быстрое удаление мелкой фракции материала. Следующие секции имеют более пологий уклон, что увеличивает время грохочения на этой стадии, и тем самым, повышается эффективность грохочения заданной фракции. Такая конструкция грохота обеспечивает высокую эффективность и производительность данной модели грохота.
В грохотах этой серии применяется приводной механизм MV с консистентной системой смазки. Механизм содержит внешние вращающиеся дебалансы, соединенные карданным валом. Два приводных механизма MV, вращающихся в разные стороны, генерируют линейное движение вибрационного грохота с углом 45°.
|
Серия |
Модель |
Ширина х длина (мм) |
Вибрационный механизм MV |
Мощность (КВт) |
Масса (кг) |
Скорость (об./мин.) |
|
400 |
MS 08 x 21 SD
MS 08 x 21 DD |
2400 x 6400 |
4 x MV3
4 x MV4 |
45
55 |
11493
17193 |
850 - 950 |
|
450 |
MS 08 x 24 SD
MS 08 x 24 DD |
2400 x 7300 |
4 x MV3
4 x MV4 |
45
55 |
13119
19186 |
850 - 950 |
|
550 |
MS 10 x 21 SD
MS 10 x 21 DD |
3100 x 6400 |
4 x MV3
4 x MV4 |
45
55 |
13673
20366 |
850 - 950 |
|
580 |
MS 10 x 24 SD
MS 10 x 24 DD |
3100 x 7300 |
4 x MV3
4 x MV4 |
45
55 |
14456
21427 |
850 - 950 |
|
700 |
MS 12 x 24 SD
MS 12 x 24 DD |
3600 x 7300 |
4 x MV3
4 x MV4 |
55
55 |
16959
23501 |
850 - 950 |
|
750 |
MS 12 x 27 SD
MS 12 x 27 DD |
3600 x 8200 |
4 x MV3
4 x MV4 |
55
55 |
17895
25460 |
850 - 950 |
