Предварительные грохоты Nordberg используются для классификации по крупности материала на две или три фракции для последующей обработки на первичном грохоте. Модели этой серии грохотов могут использовать четыре разных типа приводных механизма EDB, CSB, H1R и AP.
Механизмы:
-
CSB: Один цилиндрический вал с внешними дебалансами, создающими круговое движение. Консистентная смазка.
-

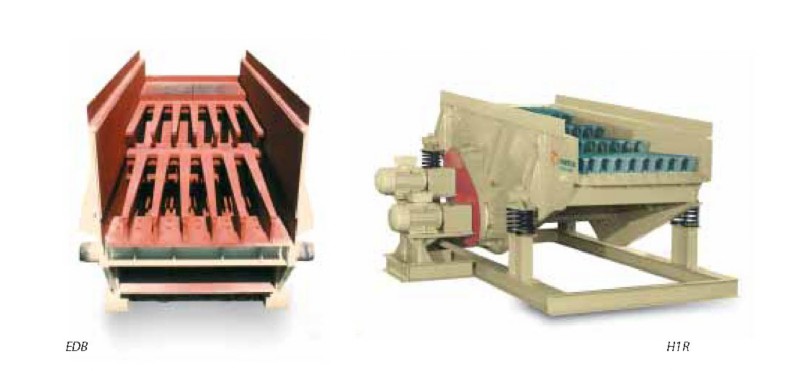

EDB: Два карданных вала, вращающиеся в противоположном направлении и внешние дебалансы генерируют линейное движение. Масляная/консистентная смазка.
-
H1R: Два дебалансных самосинхронизирующихся вала, вращающихся в противоположном направлении, создают линейное движение. Масляная система смазки.
-
AP: Два вибрационных двигателя генерируют линейное движение просеивающих поверхностей. Консистентная смазка.
Все модели этих грохотов имеют общие компоненты: колосниковую секцию, прочную конструкцию опорной рамы и стальные амортизационные пружины.
|
Серия |
Модель |
Ширина x Длина (мм) |
Мощность (КВт) |
Масса (кг) |
Скорость (об./мин.) |
|
100 |
AP1032
AP1040
AP1242
AP1250
CSB1328 |
1000 x 3200
1000 x 4000
1200 x 4200
1200 x 5000
1300 x 2800 |
15
15
22
22
9 |
4000
4400
6300
7500
4200 |
800-900
800-900
800-900
800-900
800-900 |
|
200 |
H1R1430
CSB1528
EDB1539
H1R1640
AP1650
H1R1650
H1R1840 |
1400 x 3000
1500 x 2800
1500 x 3900
1600 x 4000
1600 x 5000
1600 x 5000
1800 x 4000 |
2 x 11
11
2 x 11
2 x 15
2 x 22
2x 22
2 x 18.5 |
5600
5000
9860
9500
9200
11000
10500 |
1000
800 - 900
800 - 900
1000
800 - 900
1000
1000 |
|
300 |
EDB1844
H1R2040 |
1800 x 4400
2000 x 4000 |
2 x 22
2 x 18.5 |
14000
11500 |
800 - 900
1000 |
